EGIDIA SC ESSENTIAL
Le portail coulissant électrique, motorisable ou manuel

Conçu pour une utilisation fréquente pour les bâtiments résidentiels et zones publiques, le portail coulissant autoportant en acier Egidia® SC Essential, représente le meilleur rapport qualité prix.

Atouts:
- Ouvertures possibles de 3 à 5 m
- Remplissage en panneau double fil, modèle Nylofor 2DS
- Assortiment complet complété par les portillons pivotants Egidia Essential
- Conforme à la norme EN 13241-1

FR - Flyer Egidia SC Essential - Assortiment France

Couleur:
Betafence guarantee 10 years pes

Informations techniques

AVANTAGES

  • Certifié CE
  • Livré complètement pré-assemblé, prêt à brancher pour la version motorisé (concept Plug&Play)
  • Peut être associé aux portails pivotants standard Egidia
  • Equipé de trappes de visite pour une installation facile et une maintenance aisée
  • Livré avec un système de guidage facilitant le montage

EGIDIA SC ESSENTIAL DISPONIBLE EN 3 VERSIONS

Portail autoportant manuel: le portail est conçu pour être utilisé manuellement et intègre une serrure et gâche de la marque Locinox. La gâche est montée sur le poteau de réception et la serrure est intégrée au cadre du vantail. Le sens d'ouverture est à choisir sur site lors de l'installation: refoulement à droite ou à gauche, à votre convenance.

Portail autoportant motorisable: le portail est ici conçu pour prévoir l'installation future d'une motorisation. Une crémaillère (module 4) est montée sur la poutre de soubassement et les trappes de visite sont prévues pour le passage ultérieur des câblages. La crémaillère est renforcée avec un coeur en acier et recouverte d'une protection en nylon. Cette technique garantit une ouverture sans points durs et rapide.

Portail autoportant motorisé: grâce à notre partenariat exclusif avec les moteurs de la marque FAAC, cette version vous garantit un portail électrique monté et testé en usine. La motorisation est positionnée à côté de la poutre de soubassement et tous les organes de sécurité sont déjà montés et câblés. Il reste uniquement le raccordement électrique du moteur à effectuer.


LA CONSTRUCTION DU PORTAIL

  • Poutre de soubassement : 75x65 mm
  • Cadre du vantail: 60x40 mm
  • Remplissage du vantail: panneau Nylofor 2DS complété d'un profil central de 60x40 mm pour garantir une grande rigidité de l'ensemble
  • Butée d'arrêt à l'arrière du vantail pour les portails d'une ouverture de 5 m
  • Deux poteaux 80x80x3 : un pour le guidage du vantail et un pour la réception de ce dernier, avec un V de réception en partie supérieure du poteau
  • Deux trains de rouleaux de guidage, équipés de roues polyamide, sont vissés sur le poteau de guidage
  • Système de tension pour l'autoportance intégré et réglé d'usine

SPECIFICATIONS DE LA VERSION PORTAIL ELECTRIQUE

Comparé à la version motorisable où seule la crémaillère est fournie et installée sur la poutre de soubassement, la version électrique (automatique) vous garantit une installation rapide, Plug&Play, et totalement sécurisée. Vous recevrez un portail conforme aux normes européennes 13241 : 2003 et A2 : 2016. Il ne vous reste plus qu'à visser vos poteaux sur les fondations bétons, brancher le moteur et faire vos tests.

Votre portail coulissant sera livré avec :

  • moteur FAAC 746
  • une paire de photocellules XP20W sans fil équipées de piles
  • bandes palpeuses résistives ASO : deux sur le poteau de guidage et une à l'avant du vantail
  • un gyrophare XLED24-320V
  • une télécommande FAAC, 2 canaux 868MHz SLH

EQUIPEMENT OPTIONNEL POUR VOTRE PORTAIL ELECTRIQUE

Vous pouvez ajouter à votre commande de portail:

  • Des télécommandes supplémentaires
  • Un clavier à code sans fil
  • Un lecteur de badge avec cartes
  • Un module GSM
  • Une Serrure et gâche pour version motorisable si vous ne souhaitez pas motoriser votre portail immédiatement





INSTALLATION FACILE

Tous nos portails coulissants autoportants EGIDIA SC Essential sont entièrement pré-équipés en usine et prêts à être installés très rapidement par les professionnels. La crémaillère est installée sur la partie inférieure de la poutre de soubassement. Pour les versions électriques (automatiques) le moteur est monté sur une plaque à part que vous devrez visser sur le poteau de guidage. En cas de coupure de courant, le moteur peut être déblayé afin de garantir une ouverture manuelle du vantail.

Pas besoin d'installer de rail, ce portail est autoportant.

Votre portail est livré complet avec une documentation facile à comprendre, incluant les plans de fondation.

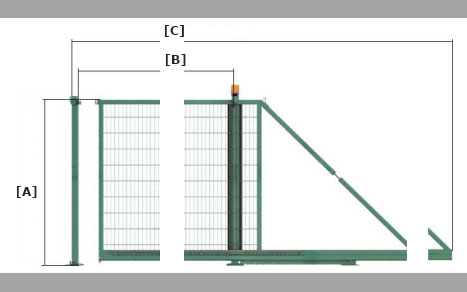

Largeur commerciale 3000 mm 3500 mm 4000 mm 4500 mm 5000 mm
Passage libre (mm) [B]  3050 3550 4050 4550 4950
Espace total nécessaire (mm) [C]  7569 8569 9769 10869 11969
Hauteur nominale (mm) Hauteur réelle en partant de la fondation (mm) [A] Egidia SC Essential
800 876
1 000 1076
1 200 1276
1 400 1476
1 500 1576
1 600 1676
1 700 1776
1 800 1876
2 000 2076



Type Egidia SC Essential Automatic
Moteur FAAC 746 ER 16
Carte controlleur 780D
Récepteur branché 868MHz
Nombre de télécommandes 1 avec 2 canaux
Photocellules 1 paire modèle XP20W
Hauteur des photocellules installées 600 mm
Gyrophare FAAC-XLED 24/230V - Couleur orange
Bandes palpeuses Actives (ASO)
Bandes palpeuses sur poteau de guidage 2 pcs ASO modèle SENTIR 65ST
Bandes palpeuses à l'avant du vantail ASO modèle SENTIR 65ST
Système d'émission JCM RADIOBAND
